Elektronikle uğraşan herkes için elektrostatik deşarj (ESD) önemli bir tehdittir. Ancak bazı hacker’lar – tecrübesiz olanlar, umursamaz davrananlar ya da nemli iklimlerde yaşayanlar – bu tehdidi görmezden gelme eğilimindedir. Oysa, özellikle PCB’ye sıkıca lehimlenmiş mikrodenetleyici kartlar söz konusu olduğunda, ESD korumasını ihmal etmek, devrelerin arızalanmasına ve uzun vadede ciddi maliyetlere yol açabilir.
ESD Nedir, Neden Önemlidir?
İnsan vücudu doğal olarak elektrostatik yük taşıyabilir ve çoğu zaman farkına varmadan devrelere zarar verebiliriz. GPIO pinlerine temas ettiğinizde çipin içine kadar ulaşabilen ESD, “açıklanamayan” arızalar, ani kilitlenmeler ya da devre elemanlarının ansızın ölmesi gibi sorunlara yol açabilir.
Temel Koruma: ESD Diyotları
ESD’den korunmak için en yaygın yöntemlerden biri, sinyal hatlarına ESD diyotları eklemektir. En basit ESD diyodu, iki diyottan oluşur ve sinyal ortasına bağlanır. Bu diyotlar normalde iletmez, sadece voltaj beklenen aralıkların dışına çıktığında devreye girer.
Çoğu modern entegre devre (IC), dahili ESD koruması içerir. Ancak bu korumalar genellikle temel GPIO koruması içindir ve dış dünyaya açık, insan eliyle temas edilebilecek veya yüksek güç hatlarına yakın pinler için yeterli değildir.
Pratik Bir Örnek: BAV99 ile GPIO Koruması
Basit ama etkili bir çözüm istiyorsanız, BAV99 gibi çift diyot içeren SOT23 paketleri idealdir. Bu bileşen, sinyali VCC ve GND arasında koruyarak ani voltaj darbelerini şöntler. Ek olarak düşük değerli bir seri direnç de kullanılabilir.
Yaratıcı Kullanım Alanları
ESD diyotları sadece koruma amaçlı değil, aynı zamanda devre tasarımında yaratıcı çözümler için de kullanılabilir. Örneğin, bazı röleleri veya vibromotorları bir H-köprüsü yerine iki GPIO pini ile sürmek mümkündür. Bu durumda, her iki pine ESD diyodu eklemek yeterlidir.
Yüksek Hızlı Hatlarda Nelere Dikkat Edilmeli?
USB, Ethernet gibi yüksek hızlı sinyallerde ESD diyodu seçerken dikkatli olunmalıdır. Bazı diyotlar yüksek kapasitans nedeniyle sinyal bozulmalarına yol açabilir. Bu durumda SRV05 gibi düşük kapasitanslı modeller tercih edilmelidir.
Ayrıca, diyot paketlerini kullanırken üretici şemasına dikkat edilmelidir. Bazı paketler, sinyali diyot altından geçirmeyi beklerken bazıları yalnızca yan bağlantı ister.
USB-C ve CC Pinleri: Gizli Tehlike
USB-C uygulamalarında, CC pinleri üzerinden yapılan güç pazarlığı sırasında yanlış yerleştirilmiş bir diyot VBUS hattını etkileyebilir. Bu da güç adaptörünün voltaj sağlamasını engelleyebilir. Böyle durumlarda TVS (Transient Voltage Suppression) diyotları daha uygun bir çözümdür.
Modern ve Kompakt: DFN2510 Formatı

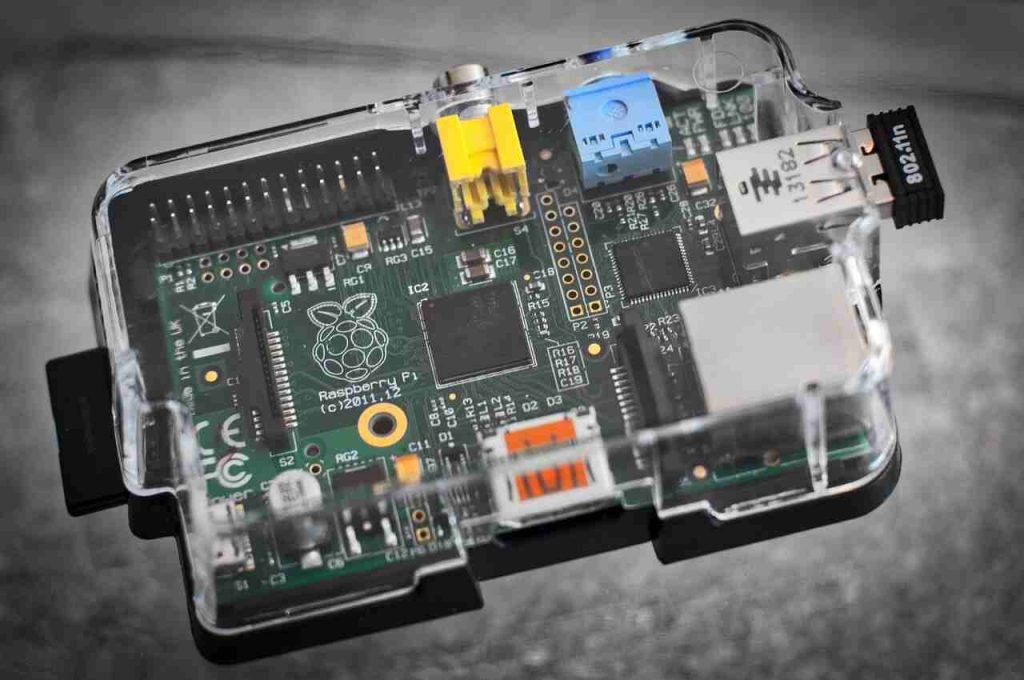

Entegre TVS diyotları içeren DFN2510 paketleri, Raspberry Pi gibi cihazlarda HDMI koruması için kullanılır. Bu tür diyotlar USB, Ethernet, dokunmatik yüzeyler ve klavye matrisleri gibi hassas hatlarda rahatlıkla kullanılabilir.
Ancak burada da bir uyarı: Koruma eşiği çok düşükse, 3.3V GPIO’larınızı da yanlışlıkla şöntleyebilir. Bu nedenle, her uygulamaya uygun diyotu seçmek kritik önem taşır.
Klavye ve Gömülü Sistemlerde Kullanım
Özellikle çoklu tuş basımını destekleyen taşınabilir klavyelerde (NKRO), bu tip diyotlar yerden tasarruf sağlar. DFN2510 tipi diyotlar, geleneksel SMD diyotlara göre hem daha kolay yerleştirilir hem de daha dayanıklıdır.
Sonuç: Küçük Bileşen, Büyük Koruma
İster bir geliştirme kartı, ister bir dokunmatik sanat projesi, isterse kişisel bir elektronik cihaz yapıyor olun; ESD diyotları sisteminizi korumanın en ekonomik ve etkili yollarından biridir. Doğru diyotu doğru yerde kullanarak projelerinizin ömrünü uzatabilir, beklenmedik sorunları önleyebilirsiniz.
